JSR-TH120系列过孔导电滑环
JSR-TH120系列过孔导电滑环
JSR-TH120系列过孔导电滑环
JSR-TH120系列过孔导电滑环
视频

JSR-TH120系列过孔导电滑环

JSR-TH120系列过孔导电滑环,通孔直径120mm(适用任何 215mm,通 路 数: 1-108,全铝合金结构的整体式精密导电滑环。支持signal(2A)或, 或10A、15A、30A的电源电流, ,电压380VAC/24VDC,工作电压可以定制达到1000V;防护等级可以定制达到IP65/IP68

内径:120mm 外径:215mm 电路数:1-108路 电压:220/380V
在线咨询
咨询热线
13714251726

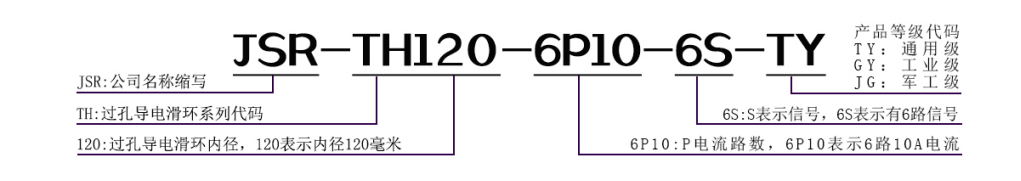

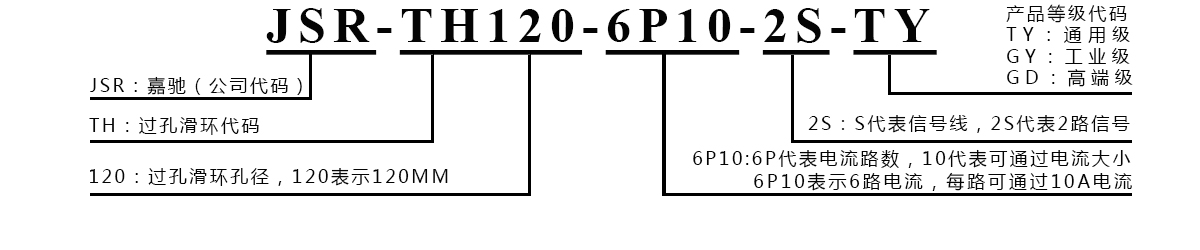

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金


技术规格参数

PARAMETER

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>5000万转工作温度-30C°-80C°
额定转速300MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路


标准图纸

DRAWING


常规产品选型表

SELECTION

常规产品选型表

TH120系列-过孔式滑环选型表

型号

10A

信号或5A

长度L(MM)

型号

10A

信号或5A

长度L(MM)

JSR-TH120-2S

0

2

61

JSR-TH120-6P10-30S

6

30

197

JSR-TH120-2P10

2

0

61

JSR-TH120-12P10-24S

12

24

197

JSR-TH120-3S

0

3

65

JSR-TH120-36P10

36

0

197

JSR-TH120-3P10

3

0

65

JSR-TH120-42S

0

42

221

JSR-TH120-6S

0

6

77

JSR-TH120-6P10-36S

6

36

221

JSR-TH120-2P10-4S

2

4

77

JSR-TH120-12P10-30S

12

30

221

JSR-TH120-4P10-2S

4

2

77

JSR-TH120-48P10

42

0

221

JSR-TH120-6P10

6

0

77

JSR-TH120-48S

0

48

245

JSR-TH120-12S

0

12

101

JSR-TH120-6P10-42S

6

42

245

JSR-TH120-2P10-10S

2

10

101

JSR-TH120-12P10-36S

12

36

245

JSR-TH120-3P10-9S

3

9

101

JSR-TH120-18P10-30S

18

30

245

JSR-TH120-6P10-6S

6

6

101

JSR-TH120-P24P10-24S

24

24

245

JSR-TH120-8P10-4S

8

4

101

JSR-TH120-48P10

48

0

245

JSR-TH120-10P10-2S

10

2

101

JSR-TH120-60S

0

60

293

JSR-TH120-12P10

12

0

101

JSR-TH120-6P10-54S

6

54

293

JSR-TH120-18S

0

18

125

JSR-TH120-9P10-51S

9

51

293

JSR-TH120-2P10-16S

2

16

125

JSR-TH120-12P10-48S

12

48

293

JSR-TH120-4P10-14S

4

14

125

JSR-TH120-24P10-36S

24

36

293

JSR-TH120-6P10-12S

6

12

125

JSR-TH120-72S

0

72

341

JSR-TH120-8P10-10S

8

10

125

JSR-TH120-12P10-60S

12

60

341

JSR-TH120-10P10-8S

10

8

125

JSR-TH120-24P10-48S

24

48

341

JSR-TH120-12P10-6S

12

6

125

JSR-TH120-36P10-36S

36

36

341

JSR-TH120-14P10-4S

14

4

125

JSR-TH120-84S

0

84

389

JSR-TH120-16P10-2S

16

2

125

JSR-TH120-12P10-72S

12

72

389

JSR-TH120-24S

0

24

149

JSR-TH120-24P10-60S

24

60

389

JSR-TH120-4P10-20S

4

20

149

JSR-TH120-36P10-48S

36

48

389

JSR-TH120-6P10-18S

6

18

149

JSR-TH120-96S

0

96

437

JSR-TH120-12P10-12S

12

12

149

JSR-TH120-12P10-84S

12

84

437

JSR-TH120-18P10-6S

18

6

149

JSR-TH120-24P10-72S

24

72

437

JSR-TH120-24P10

24

0

149

JSR-TH120-36P10-60S

36

60

437

JSR-TH120-30S

0

30

173

JSR-TH120-48P10-54S

42

54

437

JSR-TH120-6P10-24S

6

24

173

JSR-TH120-18S

0

108

485

JSR-TH120-12P10-18S

12

18

173

JSR-TH120-12P10-96S

12

96

485

JSR-TH120-18P10-12S

18

12

173

JSR-TH120-24P10-84S

24

84

485

JSR-TH120-24P10-6S

24

6

173

JSR-TH120-36P10-72S

36

72

485

JSR-TH120-30P10

30

0

173

JSR-TH120-48P10-60S

48

60

485

JSR-TH120-36S

0

36

197

JSR-TH120-60P10-48S

60

48

485

 注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生


各环路导线色码表

COLOR CODE TABLE

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

INSTALLATION



可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

⑯ 不锈钢壳体要求。


适用范围
