JSR-RAH070系列过孔多路气电滑环
JSR-RAH070系列过孔多路气电滑环
JSR-RAH070系列过孔多路气电滑环
JSR-RAH070系列过孔多路气电滑环
视频

JSR-RAH070系列过孔多路气电滑环

JSR-RAH070系列过孔气电滑环是一款内孔70毫米采用穿轴安装的气电旋转接头,此款气电滑环支持压缩空气,真空,氢气、氮气、化学混合气体、蒸汽等多种气体介质的传输,同时可以传输0-1000A的多种规格的电流的传输,更可以同时传输,网络,工业总线,高清信号线等多种控制信号的传输。此系列的滑环被广泛的应用于工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备

内径:70mm 接头规格:M5-G1/2可选 气管大小:4-14mm可选 可混合电路数:1-128路
在线咨询
咨询热线
13714251726

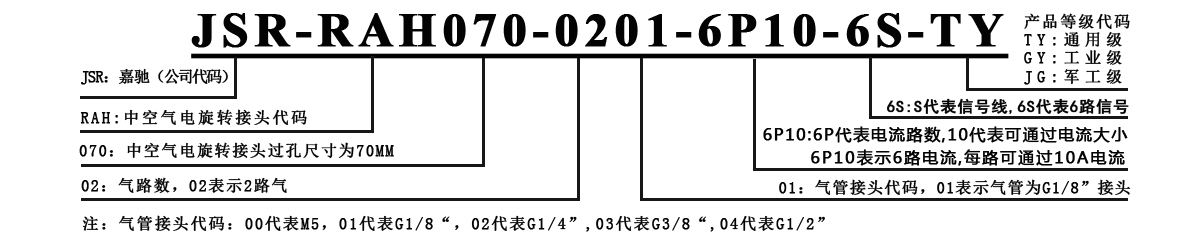

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金

技术规格参数

PARAMETER

技术规格参数

旋转接头技术参数

参数

数值

参数

数值

通道数

0-12路可选

气管大小

可根据需求定制

接头规格

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

最大压力

10MPa(可定制高压),真空0.01torr

电气技术参数

电气参数

信号参数

数值

参数

数值

参数

数值

额定电压

0-440VAC/VDC

额定电压

0-440VAC/VDC

绝缘电阻

≥1000MΩ/500VDC

绝缘电阻

≥1000MΩ/500VDC

导线规格

AWG16#镀锡铁氟龙

导线规格

AWG22镀锡铁氟龙

额定电流

每路任意电流可选

电气噪音

10mΩ@6VDC,50mA,5Rpm

动态电阻变化

<0.01Ω

机械技术参数

机械性能

环境性能

参数

数值

参数

数值

工作寿命

>5000万转

工作温度

-30C°-80C°

额定转速

300MRP(可定制)

工作湿度

0-85%RH

接触材料

贵金属(可定制)

机械振动

MIL-SID-810E

壳体材料

铝合金(表面硬质氧化处理)

防护等级

IP51(可选IP65、IP68)

转动扭矩

0.1N.M;+0.03N.M/路



标准图纸

DRAWING

以下图纸仅为部分图纸,如需其他型号规格的图纸请联系在线客服,或者直接拨打电话 13714251726  易先生,与我们技术直接沟通


JSR-RAH070-0102

常规产品选型表

SELECTION

常规产品选型表

JSR-RAH070系列过孔气电滑环选型表

型号

气体通道

接口尺寸

可适应气管

10A

信号(5A)

RAH070-XXXX-6P10

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

0

RAH070-XXXX-6S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

6

RAH070-XXXX-12P10

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

12

0

RAH070-XXXX-6P10-6S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

6

RAH070-XXXX-12S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

12

RAH070-XXXX-18P10

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

18

0

RAH070-XXXX-6P10-12S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

12

RAH070-XXXX-12P10-6S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

12

6

RAH070-XXXX-18S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

18

RAH070-XXXX-24S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

24

RAH070-XXXX-6P10-18S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

18

RAH070-XXXX-30S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

30

RAH070-XXXX-36S

0-12可选

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

36

注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生

各环路导线色码表

COLOR CODE TABLE

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)

可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

 ⑯ 不锈钢壳体要求。

适用范围

RANGE

非标自动化设备

非标自动化设备定义就是用户定制的、用户唯一的、非市场流通的自动化系统集成设备,是采用按照国家颁布的统一的行业标准和规格制造的单元设备组装而成,是根据客户的用途需要,开发设计制造的设备。现下大部分的设备都离不开对气电的要求,所以气电滑环应行业的需求诞生了,气电滑环是可以保证设备在360度旋转的同时传输气和电流、信号等一切介质的核心部件。嘉驰机电出品的气电滑环被广泛的应用在非标自动化设备上面,得到了众多设备生产厂家以及使用客户的认可。
