JSR-PSB038系列盘式滑环
JSR-PSB038系列盘式滑环
JSR-PSB038系列盘式滑环
JSR-PSB038系列盘式滑环
视频

JSR-PSB038系列盘式滑环

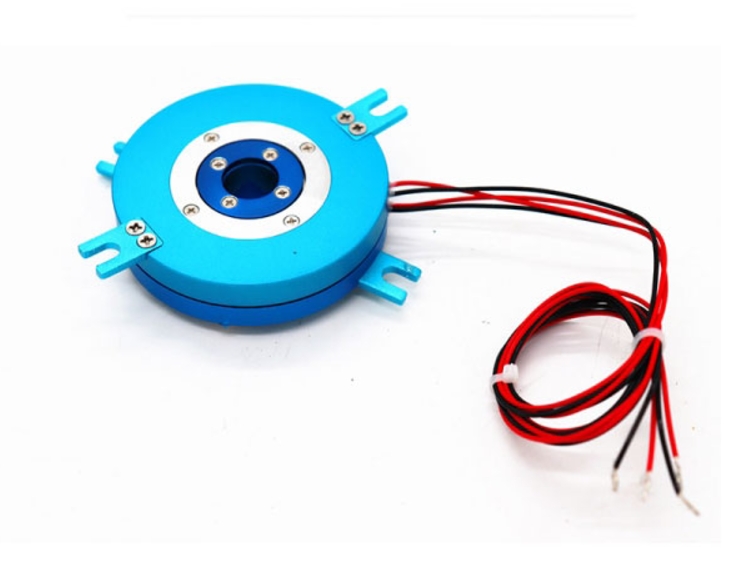

产品简介:JSR-PSB038系列盘式导电滑环为无转子凸台款,中心过孔直径38mm,适合安装小于等于38mm的中心轴上,滑环可以过信号或动力电源,路数可以做1-24路。滑环高度可以从最小10mm到50mm,全铝合金结构,接触材料采用贵金属+超硬镀金处理,运转稳定,电阻波动小。主要应用在高度空间有限,横向空间基本不受限制的特殊空间要求。出线方式采用定子侧面出线,转子侧面出线。

型号:JSR-PSB038 内径:38mm 路数:1-24路 厚度:20mm
在线咨询
咨询热线
13714251726

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

100RPM

1000万转

贵金属

GY(工业级)

250RPM

2000万转

镀金-镀金

JG(军工级)

400RPM

3000亿转

金合金

技术规格参数

PARAMETER

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>1000万转工作温度-30C°-80C°
额定转速100MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路

常规产品选型表

SELECTION

常规产品选型表

PSA012系列-盘式导电滑环选型表

型号

信号或2A

5A

10A

总通路

外径(MM)

JSR-PSB038-2S

2

0

0

2

76

JSR-PSB038-2P05

0

2

0

2

76

JSR-PSB038-2P05-2S

2

2

0

4

92

JSR-PSB038-4P05

0

4

0

4

92

JSR-PSB038-6S

6

0

0

6

108

JSR-PSB038-6P10

0

6

0

6

108

JSR-PSB038-6P10

0

0

6

6

108

JSR-PSB038-2P05-4S

4

2

0

6

108

JSR-PSB038-12S

12

0

0

12

156

JSR-PSB038-12P05

0

12

0

12

156

JSR-PSB038-12P10

0

0

12

12

156

JSR-PSB038-6P05-6S

6

6

0

12

156

JSR-PSB038-6P10-6S

6

0

6

12

156

JSR-PSB038-18S

18

0

0

18

204

JSR-PSB038-18P05

0

18

0

18

204

JSR-PSB038-6P05-12S

12

6

0

18

204

JSR-PSB038-12P05-6S

6

12

0

18

204

JSR-PSB038-8P05-10S

10

8

0

18

204

JSR-PSB038-24S

24

0

0

24

252

JSR-PSB038-24P05

0

24

0

24

252

JSR-PSB038-6P05-18S

6

18

0

24

252

JSR-PSB038-12P05-12S

12

12

0

24

252

注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生

各环路导线色码表

COLOR CODE TABLE

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

INSTALLATION


可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 军工级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。 ⑯ 不锈钢壳体要求。

适用范围

RANGE

自动旋转门

自动旋转门为门行业的顶级产品,给人亲切大方的感觉,同时又可以营造豪华的气氛,随着自动旋转门行业的不断发展,越来越多的企业和行业都运用到了自动旋转门,也有越来越多的企业进入到了自动旋转门行业,广泛地应用于银行、酒店、超市、工厂、政府、企事业单位、邮电、部队、智能小区及交通等各个领域。自动旋转门能不断旋转且不绕线就是因为盘式导电滑环的功劳,盘式导电滑环厚度仅20mm,能安装在狭小的缝隙中,保证自动旋转门能不间断的旋转。

01

汽车旋转展台

汽车旋转展台是转为展示汽车而设计的一个展示台,它通过不停的旋转向同一位置的人展示汽车的不同位置,方便人们能360度无死角的观看汽车的各个部位。汽车旋转展台被应用在各种车展中,深受广大汽车厂商的喜爱。汽车旋转展台由于安装导电滑环的位置有限,所以汽车旋转展台也是采用盘式导电滑环作为旋转导电的工具。盘式导电滑环的安装高度最小可以做到20毫米,被广泛的应用在各种受安装空间限制的设备上面,深受各类设备商家的青睐。

02

旋转舞台

旋转舞台是专为舞台演出设计,旋转舞台速度一般在0.5--1 r/min,旋转速度、定点启停、旋转方向可通过PLC调节控制,旋转舞台被广泛广泛应用于会堂、影剧院、多功能厅、演播厅、文化体育场馆、酒店等文化娱乐场所以及大型展会的产品展览展示,旋转舞台之所以能不停的旋转并且能在舞台上面展示各种特效,就是因为盘式导电滑环的功劳,盘式导电滑环能在狭小的空间内部间断的传输各种电流以及控制信号,从而保证旋转舞台各种特效的正常展示。
