JSR-TH0735系列过孔导电滑环
JSR-TH0735系列过孔导电滑环
JSR-TH0735系列过孔导电滑环
JSR-TH0735系列过孔导电滑环
视频

JSR-TH0735系列过孔导电滑环

通孔直径7mm(适用任何<=7mm); 外径:35mm; 通 路 数:1-12,全铝合金结构的整体式精密导电滑环。 支持signal(2A),或10A的电源电流,电压220VAC/24VDC,工作电压可以定制达到1000V; 防护等级可以定制达到IP68。

内径:7mm 外径:35mm 电路数:1-12路 电压:24V~220V
在线咨询
咨询热线
13714251726

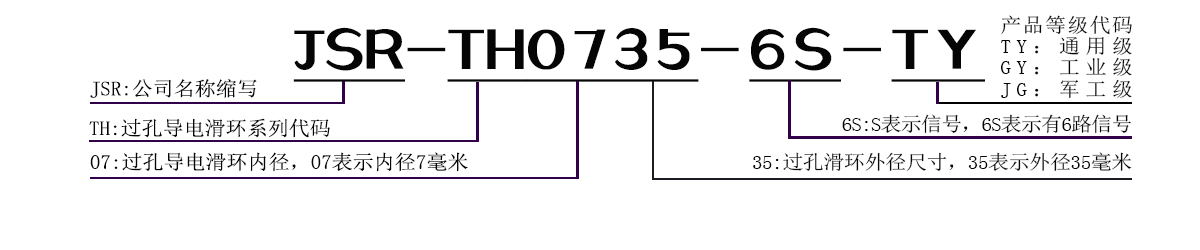

型号定购说明

Model


产品等级选型表

Selection

产品等级代号最高转速工作寿命接触材料
TY(通用级)250RPM2000万转贵金属
GY(工业级)600RPM6000万转镀金-镀金
GD(高端级)1000RPM1.5亿转金合金


技术规格参数

parameter

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>5000万转工作温度-30C°-80C°
额定转速300MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路


标准图纸

Drawing


常规产品选型表

Selection

TH0335系列-过孔式滑环选型表
型号10A信号或5A长度 L(mm)
JSR-TH0735-2S0225.6
JSR-TH0735-4S0425.6
JSR-TH0735-6S0625.6
JSR-TH0735-8S0837.1
JSR-TH0735-12S01237.1


各环路导线色码表

Color code table

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

Installation



可选项

Optional

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。 ⑯ 不锈钢壳体要求。


适用范围

Range

钻井平台

钻井平台是主要用于钻探井的海上结构物。平台上装有钻井、动力、通讯、导航等设备,以及安全救生和人员生活设施,是海上油气勘探开发不可缺少的手段。钻井平台的正常运转离不开导电滑环的功劳,在钻井品台上很多旋转的部分需要用到导电滑环,导电滑环能顺利的在旋转的过程中不间断的传输钻井平台各部位所需要的电流和各种信号,从而保证钻井平台各部位能正常的运转。

钻井平台


绕线机

绕线机是把线状的物体缠绕到特定的工件上的设备,通常用于铜线缠绕和纱线缠绕。滑环作为能解决设备旋转绕线的关键设备在绕线机中得到了广泛的应用,绕线机也因为滑环的出现得到了快速的发展,滑环作为可以在旋转中同时传输电流和信号的核心设备在绕线机中有举足轻重的作用。

绕线机


游乐设备

游乐场是指让儿童、市民自由自在玩耍的地方。大型游乐场会建造超级大摆锤、摩天轮、旋转木马等大型设施。这些游戏能够帮助儿童发展协作能力、使身体强健及学会处世技巧,而且又可提供娱乐及享受。导电滑环因为其能360度旋转的同时不间断的传输电流、信号、气体等一切物质的特性被广泛的应用于各类游乐设备中。

游乐设备
