JSR-SM025系列伺服编码器滑环
JSR-SM025系列伺服编码器滑环
JSR-SM025系列伺服编码器滑环
JSR-SM025系列伺服编码器滑环
视频

JSR-SM025系列伺服编码器滑环

JSR-SM025系列伺服编码器滑环主要给伺服电机,编码器等自动化控制系统设计.可混合其他开关信号和功率线.如Profibus,Profinet...也可以混合其他气液旋转接头同时使用.嘉驰机电设计的伺服编码器利用内部走线和特殊屏蔽模块设计,可完全杜绝编码器报错误码.内部接触材料使用金-金接触,可靠性极高,嘉驰机电转注研发制造滑环16年,拥有多年西门子/海德汉大型控制系统使用经验,公司产品可兼容世界各种先进的控制系统使用。

内径:25mm 编码器路数:1-4路 电源信号路数:1-72路 电压:0-380VAC/VDC
在线咨询
咨询热线
13714251726

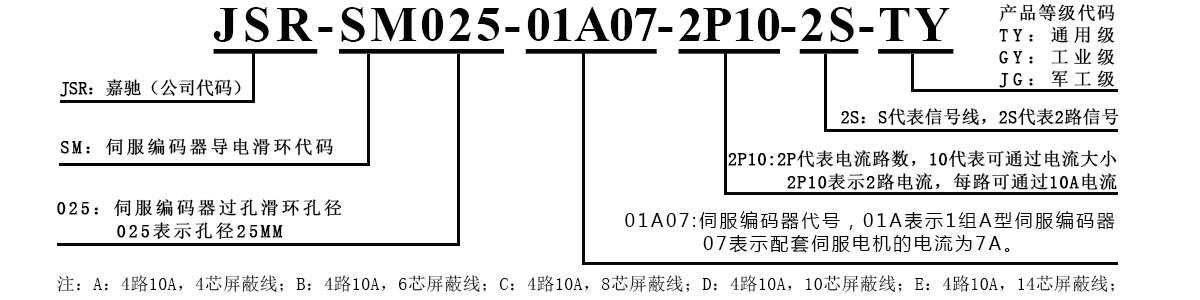

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金

技术规格参数

PARAMETER

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>5000万转工作温度-30C°-80C°
额定转速300MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路

标准图纸

DRAWING


常规产品选型表

SELECTION

常规产品选型表

SM025工业总线滑环系列选型表

型号

动力电缆(4芯,每芯10A)

编码器控制电缆(6芯带屏蔽)

信号或5A

20A

长度L(MM)

SM025-01A10

1

1

0

0

65.6

SM025-01A10-6S

1

1

6

0

86

SM025-01A10-12S

1

1

12

0

106.4

SM025-01A10-18S

1

1

18

0

126.8

SM025-01A10-24S

1

1

24

0

147.2

SM025-01A10-6P20-12S

1

1

12

6

147.2

SM025-01A10-36S

1

1

36

0

191

SM025-02

2

2

0

0

106.4

SM025-02A07-6S

2

2

6

0

126.8

SM025-02A07-12S

2

2

12

0

147.2

SM025-02A07-18S

2

2

18

0

167.6

SM025-02A07-24S

2

2

24

0

191

SM025-02A07-6P20-12S

2

2

12

6

191

SM025-02A07-36S

2

2

36

0

231.8

SM025-03A05

3

3

0

0

147.2

SM025-03A05-6S

3

3

6

0

167.6

SM025-03A05-12S

3

3

12

0

191

SM025-03A05-18S

3

3

18

0

211.4

SM025-03A05-24S

3

3

24

0

231.8

SM025-03A05-6P20-12S

3

3

12

6

231.8

SM025-03A05-36S

3

3

36

0

275.6

SM025-04A10

4

4

0

0

191

SM025-04A10-6S

4

4

6

0

221.4

SM025-04A10-12S

4

4

12

0

231.8

SM025-04A10-18S

4

4

18

0

262.2

SM025-04A10-24S

4

4

24

0

275.6

SM025-04A10-6P20-12S

4

4

12

6

275.6

SM025-04A10-36S

4

4

36

0

316.4

注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生
