JSR-SFO17系列单通道光纤滑环
JSR-SFO17系列单通道光纤滑环
JSR-SFO17系列单通道光纤滑环
JSR-SFO17系列单通道光纤滑环
视频

JSR-SFO17系列单通道光纤滑环

嘉驰机电JSR-SFO17系列单通道光纤滑环,1路光纤(支持单模/多模)在进行360度无限制旋转的时候无损传输数据。整个产品非常紧凑,专门为对空间尺寸有要求的应用场合,特别适合应用在需要无限制的,连续或断续旋转,同时又需要从固定位置到旋转位置传送大容量数据、信号的场所,能改善机械性能,简化系统操作,避免因活动关节的旋转对出光纤的损害。

型号:JSR-SFO17 外径:17mm 光通道数:1路 寿命:1-2亿转
在线咨询
咨询热线
13714251726

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

JG(军工级)

1000RPM

1.5亿转

金合金

技术规格参数

PARAMETER

技术规格参数

参数

数值

参数

光纤滑环数值

波长

1310/850 nm or 1310/1550 nm

插入损耗

<1.5dB/channel 1,

插损偏差

<0.5 dB/channel 1, <0.5 dB/channel 2

回波损耗

>45dB

亮度干扰

>50 dB

最大转速

2000rpm

牵引力

10N

开始扭矩

<0.5 Nm

寿 命

1亿—2亿转

允许最大光功率

23dBm

工作温度

-45~85

存贮温度

-50~85

外壳材料

不锈钢

封装型式

两端尾纤

光纤类型

多模3 mm 外护套

连接器类型

FC, SC, ST, SMA, MURJ, or LC

外形尺寸

请看以上图纸

重量

以实际为准

振动

MIL-STD-167-1A

机械振动

MIL-STD-810G

IP等级

IP 60

带宽(nm)

±50

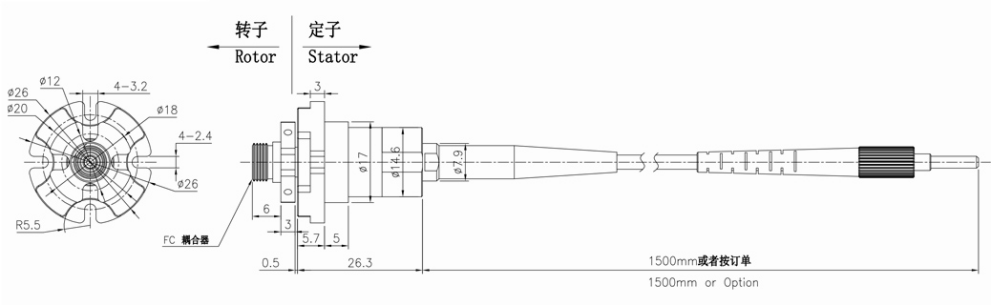

标准图纸

DRAWING


常规产品选型表

SELECTION

常规产品选型表

JSR-SFO17系列单通道光纤滑环部分选项表

型号

单模/多模

光纤直径

接头规格

JSR-SFO17-SF-S09-S1.0-R1.5-1A

单模

0.9

1A

JSR-SFO17-MF-S09-S1.0-R1.5-2A

多模

0.9

2A

JSR-SFO17-SF-S09-S1.0-R1.5-1B

单模

0.9

1B

JSR-SFO17-SF-S09-S1.0-R1.5-2B

单模

0.9

2B

JSR-SFO17-MF-S09-S1.0-R1.5-3A

多模

0.9

3A

JSR-SFO17-SF-S09-S1.0-R1.5-3B

单模

0.9

3B

JSR-SFO17-MF-S09-S1.0-R1.5-4A

多模

0.9

4A

JSR-SFO17-SF-S09-S1.0-R1.5-4B

单模

0.9

4B

注:光纤接头规格代码识别,1A表示FC/PC接头,1B表示FC/APC接头,2A表示SC/PC接头 , 2B表示SC/APC接头 ,3A表示LC/PC接头, 3B表示LC/APC接头, 4A表示ST/PC接头, 4B表示ST/APC接头

安装方式

INSTALLATION


可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 军工级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。 ⑯ 不锈钢壳体要求。

适用范围

RANGE

雷达

雷达,是英文Radar的音译,源于radio detection and ranging的缩写,意思为"无线电探测和测距",即用无线电的方法发现目标并测定它们的空间位置。因此,雷达也被称为“无线电定位”。雷达是利用电磁波探测目标的电子设备。现代的预警雷达、搜索警戒雷达、引导指挥雷达、炮瞄雷达还是其他系列的雷达大多都需要不停的旋转搜索目标定位目标,雷达能正常的公司有光纤滑环很大一部分功劳,光纤滑环能保证雷达在360度不停旋转的同时正常的传输各种电磁信号,使雷达能快速精准的探索、定位、打击目标。嘉驰机电的光纤滑环因其高效的传输速率被广泛的应用于各种雷达上面,深受新老客户的信赖。

001

光电经纬仪

通过对光学经纬仪电气化改造,使之在捕捉目标图像的同时,能够实时记录精确的测角信息,并能通过事后目标图像的判读处理,得出目标精确的中轴偏移量,叠加得出更为精确的测角值。光电经纬仪通过光学成像将信号传输给计算机,从而达到精确的定位和捕捉目标的图像。现代的光电经纬仪为了能更快的捕捉到目标,需要快速的旋转,而且在旋转的同时还有将捕捉到的画面信号传输给计算机,所以在这里光纤滑环就起到了很重要的作用。002

火控系统

火控系统是安装在飞机、装甲车、军舰等平台的设备,又称武器火控系统,全称火力指挥与控制工程,是控制射击武器自动实施瞄准与发射的装备的总称。现代火控系统离不开计算机的精确计算和快速的瞄准,为了能高效准确的锁定目标并实施打击,所有的火控系统都配备了高品质的光纤滑环,高品质的光纤滑环可以保证火控系统在高速捕捉目标的同时进行精确的打击,嘉驰所生产的光纤滑环能达到军用标准,多次被应用在各种武器的货款系统中,并且经历了中东、非洲等战乱国家的战火洗礼,收到了广大客户的认可和信赖。003
