JSR-MFV08系列多路电液滑环
JSR-MFV08系列多路电液滑环
JSR-MFV08系列多路电液滑环
JSR-MFV08系列多路电液滑环
视频

JSR-MFV08系列多路电液滑环

产品简介:嘉驰机电的JSR-MFV08系列电液滑环,是一款8进8出的电液一体滑环,采用的是侧面进液体端面出液体的旋转方案,可360度旋转传输水、油、酒精等多种液体介质。支持4mm、6mm、8mm、12mm、16mm等多种规格的气管,气管接头有M5、1/8、1/4、3/8、1/2等多种规格可选。JSR-MFV08系列电液滑环不仅可以传输液体,还可以混合传输2A~800A各种电流;,;可以混合功率动力线、信号线、以太网、工业总线、控制线、电磁阀、感应线等;能解决各种设备在旋转中存在的绕线现象,保证各种传输介质在不间断旋转的情况下稳定传输。

气路数:8路 接头规格:M5-G1/可选 气管大小:4-14mm可选 可混合电路数:1-128路
在线咨询
咨询热线
13714251726

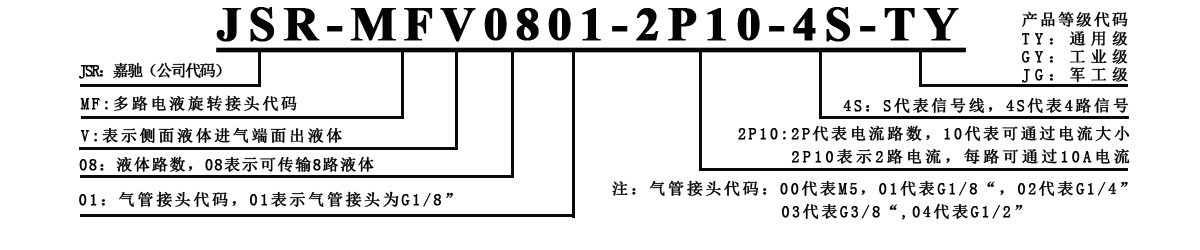

型号定购说明

MODEL


技术规格参数

PARAMETER

技术规格参数

旋转接头技术参数

参数

数值

参数

数值

通道数

8进8出

气管大小

可根据需求定制

接头规格

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

最大压力

10MPa(可定制高压),真空0.01torr

电气技术参数

电气参数

信号参数

数值

参数

数值

参数

数值

额定电压

0-440VAC/VDC

额定电压

0-440VAC/VDC

绝缘电阻

≥1000MΩ/500VDC

绝缘电阻

≥1000MΩ/500VDC

导线规格

AWG16#镀锡铁氟龙

导线规格

AWG22镀锡铁氟龙

额定电流

每路任意电流可选

电气噪音

10mΩ@6VDC,50mA,5Rpm

动态电阻变化

<0.01Ω

机械技术参数

机械性能

环境性能

参数

数值

参数

数值

工作寿命

>5000万转

工作温度

-30C°-80C°

额定转速

300MRP(可定制)

工作湿度

0-85%RH

接触材料

贵金属(可定制)

机械振动

MIL-SID-810E

壳体材料

铝合金(表面硬质氧化处理)

防护等级

IP51(可选IP65、IP68)

转动扭矩

0.1N.M;+0.03N.M/路



标准图纸

DRAWING

以下图纸仅为部分图纸,如需其他型号规格的图纸请联系在线客服,或者直接拨打电话 13714251726  易先生,与我们技术直接沟通


JSR-MFV0800-24S


JSR-MFV0801-12S

常规产品选型表

SELECTION

常规产品选型表

JSR-MFV08XX系列电液滑环选型表

型号

气体通道

接口尺寸

可适应气管

10A

信号(5A)

MFV08XX-6P10

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

0

MFV08XX-6S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

6

MFV08XX-12P10

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

12

0

MFV08XX-6P10-6S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

6

MFV08XX-12S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

12

MFV08XX-18P10

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

18

0

MFV08XX-6P10-12S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

12

MFV08XX-12P10-6S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

12

6

MFV08XX-18S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

18

MFV08XX-S24

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

24

MFV08XX-6P10-18S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

6

18

MFV08XX-30S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

30

MFV08XX-36S

8

M5、G1/8"、G1/4"、G3/8"、G1/2"可选

4MM、6MM、8MM、10MM、12MM、14MM可选

0

36

注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生

各环路导线色码表

COLOR CODE TABLE

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)

可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

⑯ 不锈钢壳体要求。

适用范围

RANGE

非标自动化设备

非标自动化设备定义就是用户定制的、用户唯一的、非市场流通的自动化系统集成设备,是采用按照国家颁布的统一的行业标准和规格制造的单元设备组装而成,是根据客户的用途需要,开发设计制造的设备。现下大部分的设备都离不开对气电的要求,所以气电滑环应行业的需求诞生了,气电滑环是可以保证设备在360度旋转的同时传输气和电流、信号等一切介质的核心部件。嘉驰机电出品的气电滑环被广泛的应用在非标自动化设备上面,得到了众多设备生产厂家以及使用客户的认可。
