JSR-FS025定子法兰导电滑环
JSR-FS025定子法兰导电滑环
JSR-FS025定子法兰导电滑环
JSR-FS025定子法兰导电滑环
视频

JSR-FS025定子法兰导电滑环

JSR-FS025系列定子法兰导电滑环,外径为78mm带连接法兰,这系列滑环总称实心滑环,中心无通孔,适用于端面安装。相比较同类产品下可以实现更多的路数和更大的电流。其采用接触材料采用贵金属+超硬镀金处理、力矩小、运转稳定、寿命长、电阻波动小、接触电阻小、保证优良的传输性能。通常用于定制各类敏感信号或者编码器信号。典型应用包括自动化设备、工作转台、摄像机云台、机器人等一系列设备中。

型号:JSR-FS025 外径:78mm 电路数:1-72路 电压:220/380V
在线咨询
咨询热线
13714251726

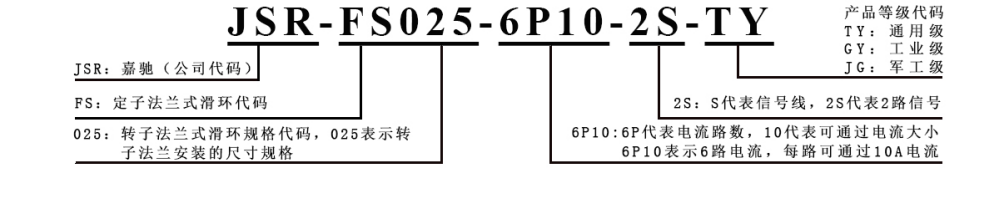

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金


技术规格参数

PARAMETER

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>5000万转工作温度-30C°-80C°
额定转速300MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路


标准图纸

DRAWING


常规产品选型表

SELECTION



常规产品选型表

FS025系列-转子法兰滑环选型表

型号

10A

信号或5A

长度 L(MM)

型号

10A

信号或5A

长度 L(MM)

JSR-FS025-2S

0

2

32.2

JSR-FS025-10P10-8S

10

8

96.2

JSR-FS025-2P10

2

0

32.2

JSR-FS025-12P10-6S

12

6

96.2

JSR-FS025-3S

0

3

36.2

JSR-FS025-14P10-4S

14

4

96.2

JSR-FS025-3P10

3

0

36.2

JSR-FS025-16P10-2S

16

2

96.2

JSR-FS025-6S

0

6

48.2

JSR-FS025-24S

0

24

120.2

JSR-FS025-2P10-4S

2

4

48.2

JSR-FS025-4P10-20S

4

20

120.2

JSR-FS025-4P10-2S

4

2

48.2

JSR-FS025-6P10-18S

6

18

120.2

JSR-FS025-6P10

6

0

48.2

JSR-FS025-12P10-12S

12

12

120.2

JSR-FS025-12S

0

12

72.2

JSR-FS025-18P10-06S

18

6

120.2

JSR-FS025-2P10-10S

2

10

72.2

JSR-FS025-24P10

24

0

120.2

JSR-FS025-2P10-9S

3

9

72.2

JSR-FS025-30S

0

30

144.2

JSR-FS025-6P10-6S

6

6

72.2

JSR-FS025-P210-28S

2

28

144.2

JSR-FS025-8P10-4S

8

4

72.2

JSR-FS025-4P10-24S

4

26

144.2

JSR-FS025-10P10-2S

10

2

72.2

JSR-FS025-6P10-24S

6

24

144.2

JSR-FS025-12P10

12

0

72.2

JSR-FS025-36S

0

36

168.2

JSR-FS025-18S

0

18

96.2

JSR-FS025-4P10-32S

4

32

168.2

JSR-FS025-2P10-16S

2

16

96.2

JSR-FS025-6P10-30S

6

30

168.2

JSR-FS025-4P10-14S

4

14

96.2

JSR-FS025-42S

0

42

192.2

JSR-FS025-6P10-12S

6

12

96.2

JSR-FS025-4P10-38S

4

38

192.2

JSR-FS025-8P10-10S

8

10

96.2

JSR-FS025-48S

0

48

216.2

JSR-FS025-10P10-8S

10

8

96.2

JSR-FS025-18P10-30S

18

30

216.2

JSR-FS025-12P10-6S

12

6

96.2

JSR-FS025-24P10-24S

24

24

216.2

JSR-FS025-14P10-4S

14

4

96.2

JSR-FS025-60S

0

60

288.2

JSR-FS025-16P10-2S

16

2

96.2

JSR-FS025-6P10-54S

6

54

288.2

JSR-FS025-24S

0

24

106.4

JSR-FS025-9P10-51S

9

51

288.2

JSR-FS025-4P10-20S

4

20

106.4

JSR-FS025-12P10-48S

12

48

288.2

JSR-FS025-6P10-18S

6

18

106.4

JSR-FS025-72S

0

72

360.2

 注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生


各环路导线色码表

COLOR CODE TABLE

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

INSTALLATION


可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

⑯ 不锈钢壳体要求。


适用范围

RANGE

钻井平台

钻井平台是主要用于钻探井的海上结构物。平台上装有钻井、动力、通讯、导航等设备,以及安全救生和人员生活设施,是海上油气勘探开发不可缺少的手段。钻井平台的正常运转离不开导电滑环的功劳,在钻井品台上很多旋转的部分需要用到导电滑环,导电滑环能顺利的在旋转的过程中不间断的传输钻井平台各部位所需要的电流和各种信号,从而保证钻井平台各部位能正常的运

钻井平台

吹瓶机

吹瓶机就是指吹瓶子的机器,最浅显的解释就是能将塑料颗粒(软化成液体)或做好的瓶胚通过一定的工艺手段吹成瓶子的机器。吹瓶机方便快捷,成型量大,出现之后取代了大部分人工吹瓶,被大部分饮料企业所采用。比较常见的机种包括,使用PP和PE的一次成型的中空挤吹机,使用PET,PC或者PP两次成型的注拉吹吹瓶机,以及新发展起来的有多层中空挤吹和拉伸吹塑。

gtht

灌装机

灌装机主要是包装机中的一小类产品,从对物料的包装角度可分为液体灌装机,膏体灌装机,粉剂灌装机,颗粒灌装机;从生产的自动化程度来讲分为半自动灌装机和全自动灌装生产线,加上近几年,科学技术水平的提高,国内灌装机行业也得到了较快的发展,技术水平、设备性能、质量等方面都有了很大程度的提高,在支持企业高效、安全生产上发挥了重要的作用。
