JSR-FR012 转子法兰导电滑环
JSR-FR012 转子法兰导电滑环
JSR-FR012 转子法兰导电滑环
JSR-FR012 转子法兰导电滑环
视频

JSR-FR012 转子法兰导电滑环

外径:100mm; 带连接法兰,这系列滑环总称实心滑环,中心无通孔,适用于端面安装。 相比较同类产品下可以实现更多的路数和更大的电流。 其采用接触材料采用贵金属+超硬镀金处理、力矩小、运转稳定、寿命长、电阻波动小、接触电阻小、保证优良的传输性能。 通常用于定制各类敏感信号或者编码器信号。典型应用包括自动化设备、工作转台、摄像机云台、机器人等一系列设备中。

型号:JSR-FR012 外径:56mm 电路数:1-48路 电压:220/380V
在线咨询
咨询热线
13714251726

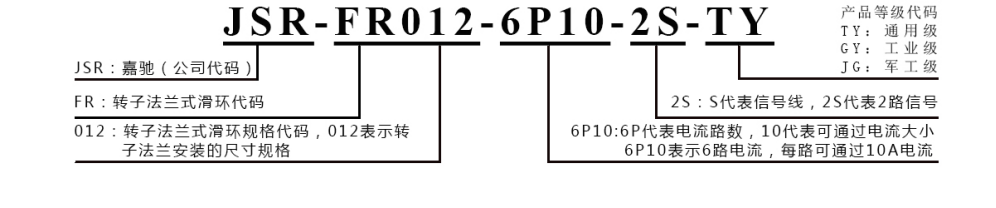

型号定购说明

Model


产品等级选型表

Selection

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金


技术规格参数

parameter

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>5000万转工作温度-30C°-80C°
额定转速300MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路


标准图纸

Drawing


常规产品选型表

Selection

常规产品选型表

FR012系列-转子法兰滑环选型表

型号

10A

信号或5A

长度 L(mm)

型号

10A

信号或5A

长度 L(mm)

JSR-FR012-2S

0

2

26.6

JSR-FR012-10P10-8S

10

8

74.6

JSR-FR012-2P10

2

0

26.6

JSR-FR012-12P10-6S

12

6

74.6

JSR-FR012-3S

0

3

29.6

JSR-FR012-14P10-4S

14

4

74.6

JSR-FR012-3P10

3

0

29.6

JSR-FR012-16P10-2S

16

2

74.6

JSR-FR012-6S

0

6

38.6

JSR-FR012-24S

0

24

92.6

JSR-FR012-2P10-4S

2

4

38.6

JSR-FR012-4P10-20S

4

20

92.6

JSR-FR012-4P10-2S

4

2

38.6

JSR-FR012-6P10-18S

6

18

92.6

JSR-FR012-6P10

6

0

38.6

JSR-FR012-12P10-12S

12

12

92.6

JSR-FR012-12S

0

12

56.6

JSR-FR012-18P10-06S

18

6

92.6

JSR-FR012-2P10-10S

2

10

56.6

JSR-FR012-24P10

24

0

92.6

JSR-FR012-2P10-9S

3

9

56.6

JSR-FR012-30S

0

30

110.6

JSR-FR012-6P10-6S

6

6

56.6

JSR-FR012-P210-28S

2

28

110.6

JSR-FR012-8P10-4S

8

4

56.6

JSR-FR012-4P10-24S

4

26

110.6

JSR-FR012-10P10-2S

10

2

56.6

JSR-FR012-6P10-24S

6

24

110.6

JSR-FR012-12P10

12

0

56.6

JSR-FR012-36S

0

36

128.6

JSR-FR012-18S

0

18

74.6

JSR-FR012-4P10-32S

4

32

128.6

JSR-FR012-2P10-16S

2

16

74.6

JSR-FR012-6P10-30S

6

30

128.6

JSR-FR012-4P10-14S

4

14

74.6

JSR-FR012-42S

0

42

146.6

JSR-FR012-6P10-12S

6

12

74.6

JSR-FR012-4P10-38S

4

38

146.6

JSR-FR012-8P10-10S

8

10

74.6

JSR-FR012-48S

0

48

164.6

 注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生


各环路导线色码表

Color code table

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

Installation


可选项

Optional

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

 ⑯ 不锈钢壳体要求。
