HE012系列以太网滑环
HE012系列以太网滑环
HE012系列以太网滑环
HE012系列以太网滑环
视频

HE012系列以太网滑环

JSR-HE012系列以太网滑环,内孔12mm,外径为标准56mm的紧凑型整体式结构的2通道100M/1000M 以太网整体式精密导电滑环,能混合传输功率电流,信号等!具有传输稳定,不丢包,不串码,回损小,插入损耗小等优点。美国军工镀层技术,贵金属+超硬镀金处理、超低的BER误码率和超高的信噪比。

内径:12mm 外径:56mm 网线路数:1-2路 可混合电路数:1-48路
在线咨询
咨询热线
13714251726

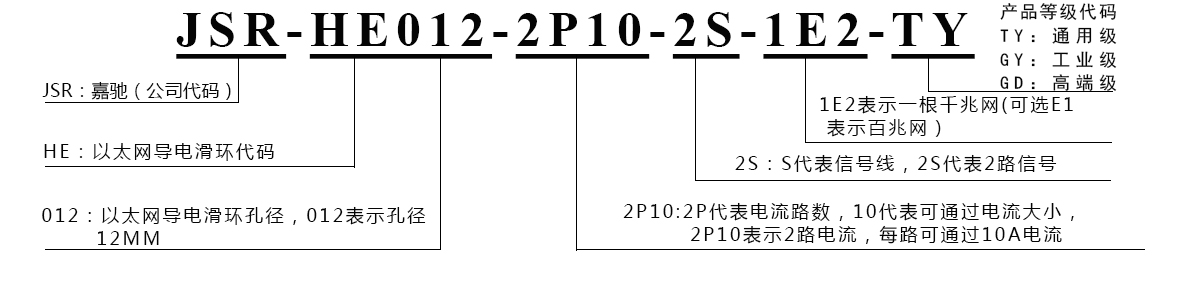

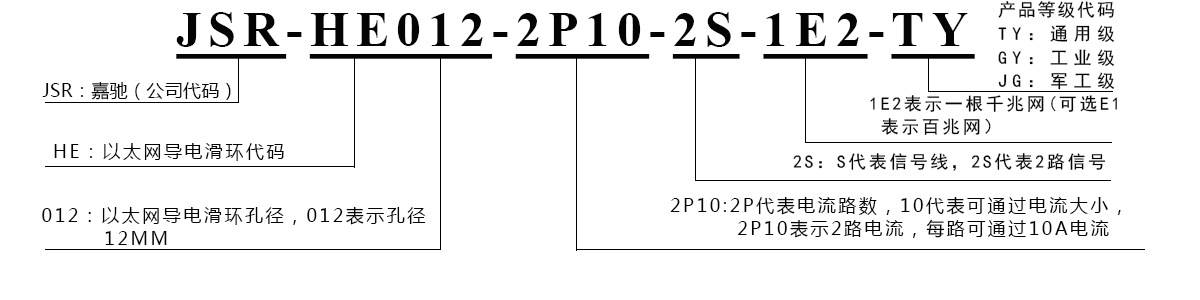

型号定购说明

Model


产品等级选型表

Selection

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金

技术规格参数

parameter

技术规格参数

以太网技术参数

参数

数值

参数

数值

网络类别

100M/1000M以太网可选

接头

两端RJ45公头(可选母头)

误码率BER

1.00E-10

电气技术参数

电气参数

信号参数

参数

数值

参数

数值

额定电压

0-380VAC/VDC

额定电压

0-380VAC/VDC

绝缘电阻

≥1000MΩ/500VDC

绝缘电阻

≥1000MΩ/500VDC

导线规格

AWG16#镀锡铁氟龙

导线规格

AWG22镀锡铁氟龙

额定电流

每路任意电流可选

电气噪音

10mΩ@6VDC,50mA,5Rpm

动态电阻变化

<0.01Ω

机械技术参数

机械性能

环境性能

参数

数值

参数

数值

工作寿命

>5000万转

工作温度

-30C°-80C°

额定转速

300MRP(可定制)

工作湿度

0-85%RH

接触材料

贵金属(可定制)

机械振动

MIL-SID-810E

壳体材料

铝合金(表面硬质氧化处理)

防护等级

IP51(可选IP65IP68)

转动扭矩

0.1N.M;+0.03N.M/路

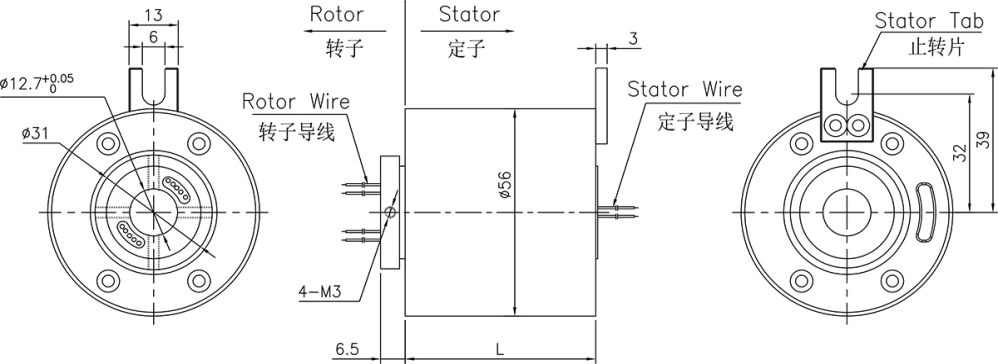

标准图纸

Drawing


常规产品选型表

Selection

常规产品选型表

JSR-HE012系列滑环选型表

型号

1000M

10A

20A

信号

长度 L

型号

1000M

10A

20A

信号

长度 L

以太网

或5A

(mm)

以太网

或5A

(mm)

HE012-2S

2

0

0

2

86

HE012-S14

2

0

0

14

126.8

HE012-2P10

2

2

0

0

86

HE012-4P10-S10

2

4

0

10

126.8

HE012-8S

2

0

4

8

106.4

HE012-6P10-8S

2

6

0

8

126.8

HE012-8P10

2

8

0

0

106.4

HE012-10P10-4S

2

10

0

4

126.8

HE012-4P20

2

0

4

0

106.4

HE012-20S

2

0

0

20

150.2

HE012-2P10-6S

2

2

0

6

106.4

HE012-26S

2

0

0

26

170.6

HE012-4P10-4S

2

4

0

4

106.4

HE012-32S

2

0

0

32

193.2

注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生



各环路导线色码表

Color code table

各环路导线色码表

环道

颜色

环道

颜色

1

7

2

8

3

9

4

绿

10

5

11

透明

6

12

浅绿

(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)

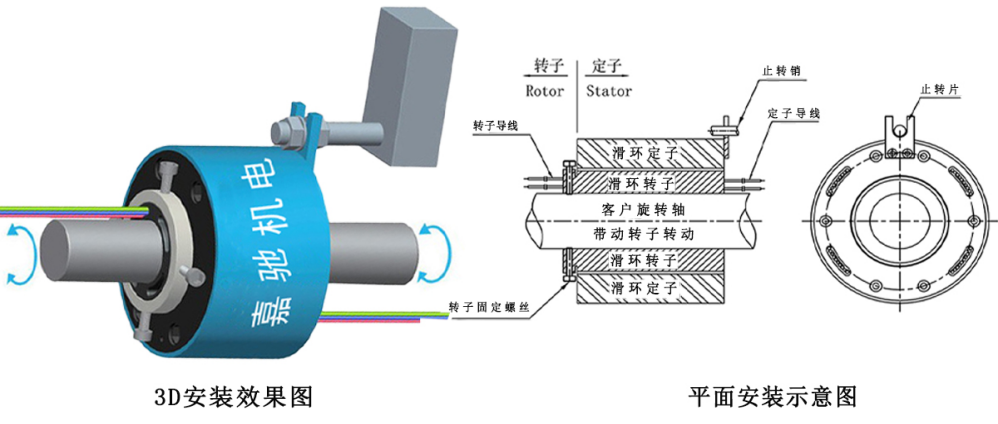

安装方式

Installation


可选项

Optional

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

⑯ 不锈钢壳体要求。

适用范围

Range

雷达

雷达,是英文Radar的音译,源于radio detection and ranging的缩写,意思为"无线电探测和测距",即用无线电的方法发现目标并测定它们的空间位置。因此,雷达也被称为“无线电定位”。雷达是利用电磁波探测目标的电子设备。现代的预警雷达、搜索警戒雷达、引导指挥雷达、炮瞄雷达还是其他系列的雷达大多都需要不停的旋转搜索目标定位目标,雷达能正常的公司有光纤滑环很大一部分功劳,光纤滑环能保证雷达在360度不停旋转的同时正常的传输各种电磁信号,使雷达能快速精准的探索、定位、打击目标。嘉驰机电的光纤滑环因其高效的传输速率被广泛的应用于各种雷达上面,深受新老客户的信赖。

001

光电经纬仪

通过对光学经纬仪电气化改造,使之在捕捉目标图像的同时,能够实时记录精确的测角信息,并能通过事后目标图像的判读处理,得出目标精确的中轴偏移量,叠加得出更为精确的测角值。光电经纬仪通过光学成像将信号传输给计算机,从而达到精确的定位和捕捉目标的图像。现代的光电经纬仪为了能更快的捕捉到目标,需要快速的旋转,而且在旋转的同时还有将捕捉到的画面信号传输给计算机,所以在这里光纤滑环就起到了很重要的作用。002

火控系统

火控系统是安装在飞机、装甲车、军舰等平台的设备,又称武器火控系统,全称火力指挥与控制工程,是控制射击武器自动实施瞄准与发射的装备的总称。现代火控系统离不开计算机的精确计算和快速的瞄准,为了能高效准确的锁定目标并实施打击,所有的火控系统都配备了高品质的光纤滑环,高品质的光纤滑环可以保证火控系统在高速捕捉目标的同时进行精确的打击,嘉驰所生产的光纤滑环能达到军用标准,多次被应用在各种武器的货款系统中,并且经历了中东、非洲等战乱国家的战火洗礼,收到了广大客户的认可和信赖。003
