JSR-TB012系列工业总线滑环
JSR-TB012系列工业总线滑环
JSR-TB012系列工业总线滑环
JSR-TB012系列工业总线滑环
视频

JSR-TB012系列工业总线滑环

JSR-TB012系列高速率工业总线导电滑环。内径12毫米,主要给高速率数据和无错传输协议而设计,嘉驰机电的工业总线滑环拥有独立的设计发明专利,Profibus, CanBUS, CANOPEN, DeviceNET, CC-LINK, ProfiNET,保证100%不丢包,不报警,通信实时性保证精确无误。接触部分采用稀有金属+镀硬金处理工艺,保证耐磨和抗氧化,从而保证了超长的使用寿命,能同时保证气路,电路,信号路及总线信号不间断连续传输,产品设计尖端,加工精密,品质有保障。

内径:12mm 总线路数:1-2路 电源信号路数:1-48路 电压:0-380VAC/VDC
在线咨询
咨询热线
13714251726

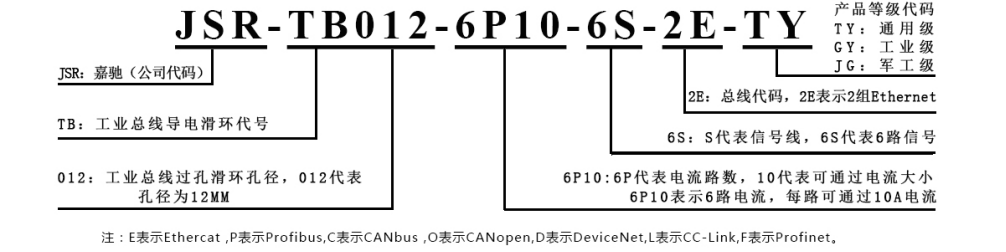

型号定购说明

Model


产品等级选型表

Selection

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金

技术规格参数

parameter

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>5000万转工作温度-30C°-80C°
额定转速300MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路

标准图纸

Drawing


常规产品选型表

Selection

常规产品选型表

TB012工业总线滑环系列选型表

型号

10A

信号或5A

总线数量

总线类型

长度 L(mm)

JSR-TB012-1P

0

0

1

Profibus总线

54.8

JSR-TB012-1E

0

0

1

EtherCAT总线

54.8

JSR-TB012-1C

0

0

1

CANBUS总线

54.8

JSR-TB012-1N

0

0

1

CANOPEN总线

54.8

JSR-TB012-1D

0

0

1

DeviceNET总线

54.8

JSR-TB012-1K

0

0

1

CC-LINK总线

54.8

JSR-TB012-1F

0

0

1

ProfiNET总线

54.8

JSR-TB012-6P10-6S-1P

6

6

1

Profibus总线

71.5

JSR-TB012-6P10-6S-1E

6

6

1

EtherCAT总线

71.5

JSR-TB012-6P10-6S-1C

6

6

1

CANBUS总线

71.5

JSR-TB012-6P10-6S-1N

6

6

1

CANOPEN总线

71.5

JSR-TB012-6P10-6S-1D

6

6

1

DeviceNET总线

71.5

JSR-TB012-6P10-6S-1K

6

6

1

CC-LINK总线

71.5

JSR-TB012-6P10-6S-1F

6

6

1

ProfiNET总线

71.5

注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714121726  易先生

各环路导线色码表

Color code table

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)

安装方式

Installation


可选项

Optional

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

⑯ 不锈钢壳体要求。


适用范围

Range

自动化水泥生产线

水泥生产过程中,自动控制起着非常重要的作用,特别是现代新型水泥生产线工艺复杂,生产连续性强,只有通过自动化控制系统实时监控设备的运行状况,才能有效地保证整个系统的高效运转。总线技术与DCS系统和PLC控制有机的结合起来,充分发挥现场总线数字化、智能化、开放性好、可以高度分散控制,嘉驰机电的TB工业总线滑环就是专门为专门现代化总线设备研发生产的,他具有100%不丢包,不报警,通信实时性保证精确无误等一系了的优点。


汽车焊接生产线

随着汽车工业的发展,汽车车身焊装生产线也逐渐向全自动化方向发展。将现代化的管理手段与先进的信息技术应用于焊装生产线,对企业的管理和决策有着非常重要的意义。Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线组成了全自动化汽车焊接产线的传输脉络,嘉驰机电针对不同的工业总线设计研发了不同的工业总线滑环,这一系列的工业总线滑环采用特殊工艺的复合镀层工艺,保证滑环接触的长期可靠性,保证不丢包不报警,不延时等一系列的优点。


钢管冷轧机

现在的钢管冷轧机大部分采用PLC与变频器的控制方式主 要有I/O控制和通信控制,而通信控制目前主要是采用现场总线技术,目前很多公司的冷轧桥式起重机的电气部分采用了ABB公司的ACS800变频器调 速系统,逻辑控制部分采用了西门子公司的S7-300PLC现场总线技术.嘉驰机电的TB总线滑环系列就被应用在了钢管冷轧机上面,可以保证冷轧机在旋转工作的同时保证各种控制信号的正常传输,从而保障整个机器的正常运转。
