JSR-MCS008系列微型帽式滑环
JSR-MCS008系列微型帽式滑环
JSR-MCS008系列微型帽式滑环
JSR-MCS008系列微型帽式滑环
视频

JSR-MCS008系列微型帽式滑环

嘉驰MCS008系列超帽式滑环,滑环外径8.5毫米,可选1~12通路。它的结构小巧设计,可以满足空间尺寸需求,稳定性强,安装方便,无需法兰,两端直接接线即可,滑环接触点采用金-金材料,保证了极低的电阻波动和超长的工作寿命;应用于精密仪器、电子云台稳定器、无人机等需要360°稳定连续或断续旋转的装置。

外径:8mm 路数:1-12路 电流:2A 电压:0-220VAC/VDC
在线咨询
咨询热线
13714251726

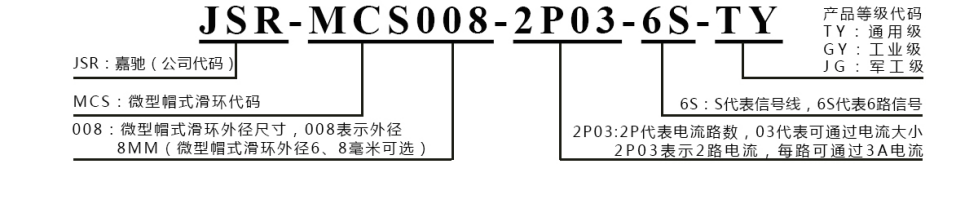

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

250RPM

2000万转

贵金属

GY(工业级)

600RPM

6000万转

镀金-镀金

GD(高端级)

1000RPM

1.5亿转

金合金

技术规格参数

PARAMETER

技术规格参数

电气技术参数

电气参数

信号参数

参数

数值

参数

数值

额定电压

0-220VAC/VDC

额定电压

0-220VAC/VDC

绝缘电阻

≥300MΩ/300VDC

绝缘电阻

≥300MΩ/300VDC

导线规格

AWG16#镀锡铁氟龙

导线规格

AWG22镀锡铁氟龙

额定电流

每路任意电流可选

电气噪音

10mΩ@6VDC,50mA,5Rpm

动态电阻变化

<0.01Ω

机械技术参数

机械性能

环境性能

参数

数值

参数

数值

工作寿命

>5000万转

工作温度

-30C°-80C°

额定转速

300MRP(可定制)

工作湿度

0-85%RH

接触材料

贵金属(可定制)

机械振动

MIL-SID-810E

壳体材料

ABS塑料(可选金属壳体)

防护等级

IP51(可选IP65IP68)

转动扭矩

0.1N.M;+0.03N.M/路


标准图纸

DRAWING


常规产品选型表

SELECTION

常规产品选型表

JSR-MCS006系列帽式滑环部分规格选型表

型号

信号或2A

5A

总路数

JSR-MCS008-2S

2

0

2

JSR-MCS008-4S

4

0

4

JSR-MCS008-6S

6

0

6

JSR-MCS008-8S

8

0

8

JSR-MCS008-12S

12

0

12

各环路导线色码表

COLOR CODE TABLE

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

INSTALLATION


可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到50安培(A)。
⑭ 高端级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。

⑯ 不锈钢壳体要求。

适用范围

RANGE

无人机

无人驾驶飞机简称“无人机”(“UAV”),是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞行器。无人机实际上是无人驾驶飞行器的统称,从技术角度定义可以分为:无人固定翼飞机、无人垂直起降飞机  、无人飞艇、无人直升机、无人多旋翼飞行器、无人伞翼机等。目前所有的无人机都具备360无死角拍摄的作用,帽式滑环就是连接无人机摄像头和控制主板的核心部件,所以帽式滑环是所有无人机必不可少的零部件,得到了快速的发图片1

高速球机摄像机

高速球摄像机是一种智能化摄像机前端,全名叫智能高速球型摄像机,简称高速球。高速球是监控系统最复杂和综合表现效果最好的摄像机前端,制造杂、价格昂贵,能够适应高密度、最复杂的监控场合。高速球机要不停的旋转才能满足监控全局的大任,为了避免旋转过程中出现绕线的问题,所有的高速球机都会配备帽式导电滑环,嘉驰导电滑环为很多高速球机的厂家定制帽式导电滑环。


可视鱼瞄

钓鱼是捕捉鱼类的一种方法。钓鱼的主要工具有钓杆、鱼饵。钓杆一般由竹子或塑料轻而有力的杆状物质制成,钓杆和鱼饵用丝线联接。现在钓鱼成了很多人消磨时间的一种娱乐方式。钓鱼对渔具的要求很高,再好的技术没有好的渔具也钓不到大鱼,目前市面上的可视鱼瞄很受世人的喜欢,微型帽式滑环就是可视鱼瞄能做到查看水中情况的关键零部件。
