JSR-HS025高速导电滑环
JSR-HS025高速导电滑环
JSR-HS025高速导电滑环
JSR-HS025高速导电滑环
视频

JSR-HS025高速导电滑环

嘉驰HS025系列高速导电滑环的最高转速可达1.2万转每分钟,属于空心轴高速滑环的一种,孔径25mm,外径78mm。HS025系列高转速导电滑环结构紧凑,重量轻,防护等级高,采用航空发动机所用的高温合金和复合材料,确保滑环能够长时间不间断的高速旋转而无需冷却。主要应用于实验室及各种检测装置等需要高速旋转传输信号的装置中导电和传输数据信号和控制信号。

内径:25mm 外径:78mm 电路数:1-60路 转速:1000-12000/分钟
在线咨询
咨询热线
13714251726

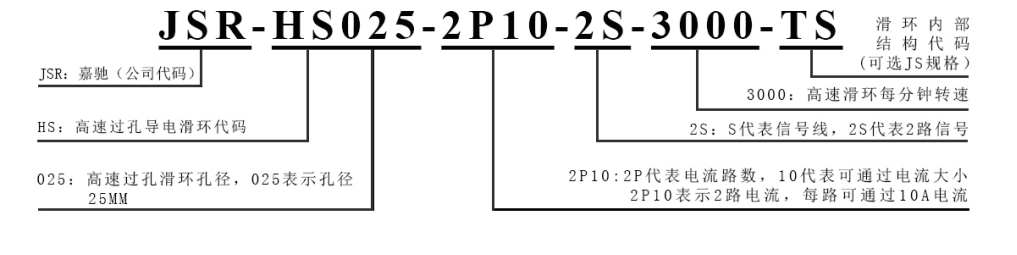

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

高转速

工作寿命

接触材料

TY(通用级)

1000RPM

1亿转

贵金属

GY(工业级)

5000RPM

2亿转

镀金-镀金

JG(军工级)

12000RPM

3亿转

金合金

技术规格参数

PARAMETER

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>1亿转工作温度-30C°-80C°
额定转速1000MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
壳体材料铝合金(阳极氧化处理)防护等级IP51(可选IP65、IP68)
转动扭矩0.1N.M;+0.03N.M/路


标准图纸

DRAWING


常规产品选型表

SELECTION

常规产品选型表

HS025系列-过孔式滑环选型表

型号

10A

信号或5A

转速RPM

型号

10A

信号或5A

转速(RPM

HS025-2S-1000

0

2

1000

HS025-12P10-12S-2000

12

12

2000

HS025-2P10-2000

2

0

2000

HS025-18P10-6S-3000

18

6

3000

HS025-3S-3000

0

3

3000

HS025-24P10-2000

24

0

2000

HS025-3P10-2000

3

0

2000

HS025-30S-1000

0

30

1000

HS025-6S-1000

0

6

1000

HS025-6P10-24S-1000

6

24

1000

HS025-2P10-4S-2000

2

4

2000

HS025-12P10-18S-2000

12

18

2000

HS025-4P10-2S-1000

4

2

1000

HS025-18P10-12S-3000

18

12

3000

HS025-6P10-3000

6

0

3000

HS025-24P10-6S-1000

24

6

1000

HS025-12S-2000

0

12

2000

HS025-30P10-2000

30

0

2000

HS025-2P10-10S-1000

2

10

1000

HS025-36S-1000

0

36

1000

HS025-3P10-S09-3000

3

9

3000

HS025-6P10-30S-2000

6

30

2000

HS025-6P10-6S-2000

6

6

2000

HS025-12P10-24S-3000

12

24

3000

HS025-8P10-4S-1000

8

4

1000

HS025-36P10-2000

36

0

2000

HS025-10P10-2S-3000

10

2

3000

HS025-42S-1000

0

42

1000

HS025-12P10-2000

12

0

2000

HS025-6P10-36S-2000

6

36

2000

HS025-18S-1000

0

18

1000

HS025-12P10-30S-1000

12

30

1000

HS025-2P10-15S-1000

2

16

1000

HS025-48S-2000

0

48

2000

HS025-4P10-14S-2000

4

14

2000

HS025-6P10-42S-3000

6

42

3000

HS025-6P10-12S-3000

6

12

3000

HS025-9P10-39S-1000

9

39

1000

HS025-8P10-10S-2000

8

10

1000

HS025-12P10-36S-2000

12

36

2000

HS025-10P10-8S-1000

10

8

1000

HS025-18P10-30S-1000

18

30

1000

HS025-12P10-6S-3000

12

6

3000

HS025-24P10-24S-3000

24

24

3000

HS025-14P10-4S-2000

14

4

2000

HS025-S60-2000

0

60

2000

HS025-16P10-2S-1000

16

2

1000

HS025-6P10-54S-1000

6

54

1000

HS025-24S-3000

0

24

3000

HS025-9P10-51S-2000

9

51

2000

HS025-4P10-20S-2000

4

20

2000

HS025-12P10-48S-1000

12

48

1000

 注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生

各环路导线色码表

COLOR CODE TABLE

环道                颜色                环道                颜色
17
28
39
4绿10
511透明
6

12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

INSTALLATION



可选项

OPTIONAL

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流大可到5000安培(A)。
⑭ 军工级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。 ⑯ 不锈钢壳体要求。




适用范围

RANGE

高速机床

高速机床指高速、精密数控机床,车削中心类及四轴以上联动的复合加工机床,主要满足航天、航空、仪器、仪表、电子信息和生物工程等产业的需要。现下所有的高速机床都是多轴联动,多轴联动的操作系统离不开高速导电滑环协助,高速导电滑环能保证设备在高速运转的同时和设备的控制中心保持操作的一致性,能很高的提高机床的工作效率,嘉驰高速导电滑环就长期为国内多家机床厂家提高高速滑环的定制服务,定制的高速滑环完全能达到客户的要求。得到了所有客户的一致好评。ddddq

绕线机

绕线机是把线状的物体缠绕到特定的工件上的设备,通常用于铜线缠绕和纱线缠绕。滑环作为能解决设备旋转绕线的关键设备在绕线机中得到了广泛的应用,绕线机也因为滑环的出现得到了快速的发展,滑环作为可以在旋转中同时传输电流和信号的核心设备在绕线机中有举足轻重的作用。

绕线机

游乐设备

离心机就是利用离心力使得需要分离的不同物料得到加速分离的机器。离心机大量应用于化工、石油、食品、制药、选矿、煤炭、水处理和船舶等部门。过滤式离心机的主要原理是通过高速运转的离心转鼓产生的离心力(配合适当的滤材),将固液混合液中的液相加速甩出转鼓,而将固相留在转鼓内,达到分离固体和液体的效果,或者俗称脱水的效果。离心机需要在高速旋转的同时传输各种信号和控制动作,这就注定了离心机离不开导电滑环这个部件,他的高速旋转更加对导电滑环的转速有了要求,使其只能使用高速导电滑环。图片1
