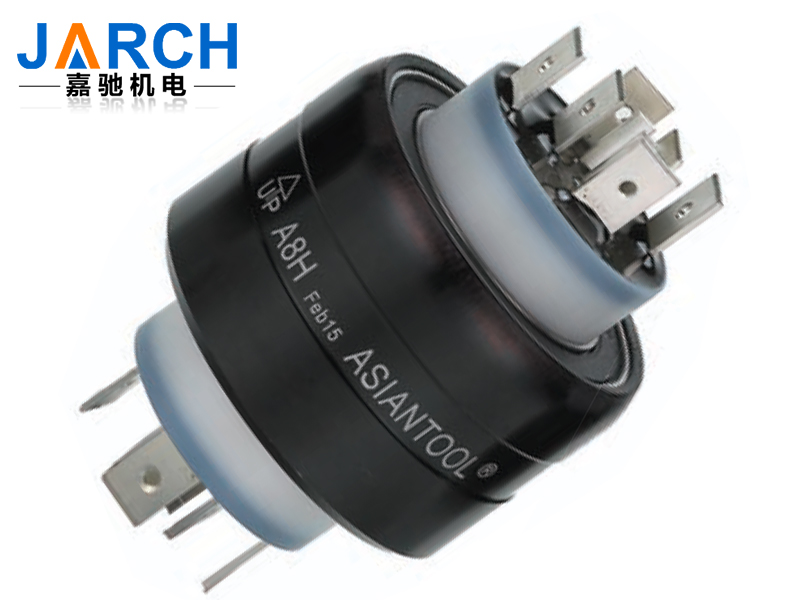

JSR-A8H水银滑环
JSR-A8H水银滑环
JSR-A8H水银滑环
JSR-A8H水银滑环
视频

JSR-A8H水银滑环

JSR-A8H是一款8级的水银导电滑环,此款水银滑环能同时传输6路30A电流,以及2路4A的控制电流,采用液态水银作为接触材质,水银滑环又叫水银旋转接头,是以液态水银作为导电介质的一种导电旋转接头,是一款应用非常广泛的一款滑环。水银滑环利用特殊密封材料、绝缘及导电技术研发生产,其壳体材质为氧化铝合金或不锈钢,用于任何旋转的信号如:微小的电压、电流、emf、热电偶、straingauge、影音讯号、高频、电脑讯号及电气连接。

外径:45mm 电流:30/4A 路数:8级 转速:200RPM
在线咨询
咨询热线
13714251726

技术规格参数

parameter

技术规格参数

机械技术参数

机械性能

环境性能

参数

数值

参数

数值

工作寿命

>5000万转

工作温度

-30°-60°

额定转速

1000-1.2万MRP(可定制)

工作湿度

0-85%RH

接触材料

水银

机械振动

MIL-SID-810E

壳体材料

不锈钢外壳

防护等级

IP51(可选IP65IP68)

额定电压

0-440VAC/VDC

额定电流

6路30A,2路4A

电极路数

8路

转动扭矩

0.1N.M;+0.03N.M/路

电气噪音

10mΩ@6VDC,50mA,5Rpm

常规产品选型表

Selection

型号

级数

电流

工作寿命

最高频率

接触电阻

最大转速

工作温度

转矩

绝缘电阻

JSR-A4H

8pole

30/4A

>5000万转

200

<1mΩ

200

-29℃~60℃

70

>25MΩ

外形尺寸

Drawing

安装方式

Installation

/upload/images/2021/10/fb9b861a5d1e0fa2.jpg

可选项

Optional

注意事项:
1,使用温度不超过60℃,周围温度+自身发热(旋转+通电)。

2,垂直方向安装时,要保持 U P 向上,保存时亦需保持向上。
3,安装旋转连接器于轴心时不可偏心,装上止扣螺丝时最好采用3点止扣方式。
4,不可对旋转连接器本身或者铜端子焊接加热。
5,专用的连接端子不可重覆使用多次。
6,旋转体如震动会降低使用寿命。
7,此连接器可以于外壳或者塑料部分装入轴心固定后,再以插入端子电线拉住转动部即可,一头固定于轴心,一头浮拉于外固定部,但决不可以承受重量。
以上事项如不遵守会对旋转连接器产生不同程度的损坏或者降低使用寿命。

适用范围

Range

电镀设备

全自动电镀生产线按照电镀方式来又可以分为挂镀生产线、滚镀生产线、连续镀生产线、刷镀生产线、环形电镀生产线、直线龙门电镀生产线、塑料电镀自动生产线等。但是不管是什么样的电镀产线基本都离不开大电流水银导电滑环的使用,因为只有导电滑环才能具备使设备在不停旋转的同时传输电流和控制信息。深圳嘉驰机电所研发生产的水银滑环采用水银作为传导介质,能充分利用水银的导电性,保证大电流的旋转传输,这类水银导电滑环被广泛的应用于各种电镀设备,尤其是旋转镀金线和旋转镀银线。

01

加热滚筒

加热滚筒(又称转鼓干燥器、回转干燥机等)是一种接触式内加热传导型的干燥机械。在干燥过程中,热量由滚筒的内壁传到其外壁,穿过附在滚筒外壁面上被干燥的食品物料,把物料上的水分蒸发,是一种连续式干燥的生产机械。加热滚筒广泛地应用于化工、酿造、制造、制药、肥料、城市污泥处理等方面。加热滚筒是依靠大电流产生高温来进行加热的,在整个工作的过程中滚筒需要不停的旋转,翻动内部需要干燥的物体,因为滚筒需要不停的旋转,所以加热滚筒的正常运转就离不开水银导电滑环的旋转传输,嘉驰机电研发生产的水银导电滑环最大电流可达6000A,能在旋转的同时传输超大的电流,保证设备的正常运转,水银导电滑环被广泛的应用在各种设备的加热滚筒上面,配合着设备的旋转导电。

加热滚筒

印花机

热转移印花是近几年来国际上逐渐兴起的一种印染新工艺。首先,用高级印刷技术将特殊的印染(水性或者油性),把所有需要的花色图案印刷到特种的纸上,制成带有各种花式的转移印花机,然后再转移印花机上,将转移印花纸上印有图案的一面与被印织物上,在被印织物上形成所需的各种图案。热移印花机的原理很简单,整个设备离不开加热滚筒,由于加热滚筒的特殊性使其离不开导电滑环的旋转传输,深圳嘉驰机电所研发身材的大电流水银导电滑环被广泛的应用于滚筒印花机,热移印花机等众多印花机上面,深受新老客户的信赖。

滚筒印花机
