什么是滑环及其工作原理?

什么是滑环及其工作原理?

文章来源:导电滑环资讯 2022-11-22 15:29:14 导电滑环 209

我们在日常生活中会遇到许多旋转的物体。当设备不断旋转时,功率如何传输?允许电力和数据从固定系统传输到旋转系统的机电设备是滑环。滑环的一些应用示例包括卡车吊杆、粮仓、风力涡轮机、托盘包装纸、游乐设施等。


使用滑环的优点

防止电线缠结

旋转系统之间的电力和数据平稳传输

可以处理范围广泛的大功率旋转应用

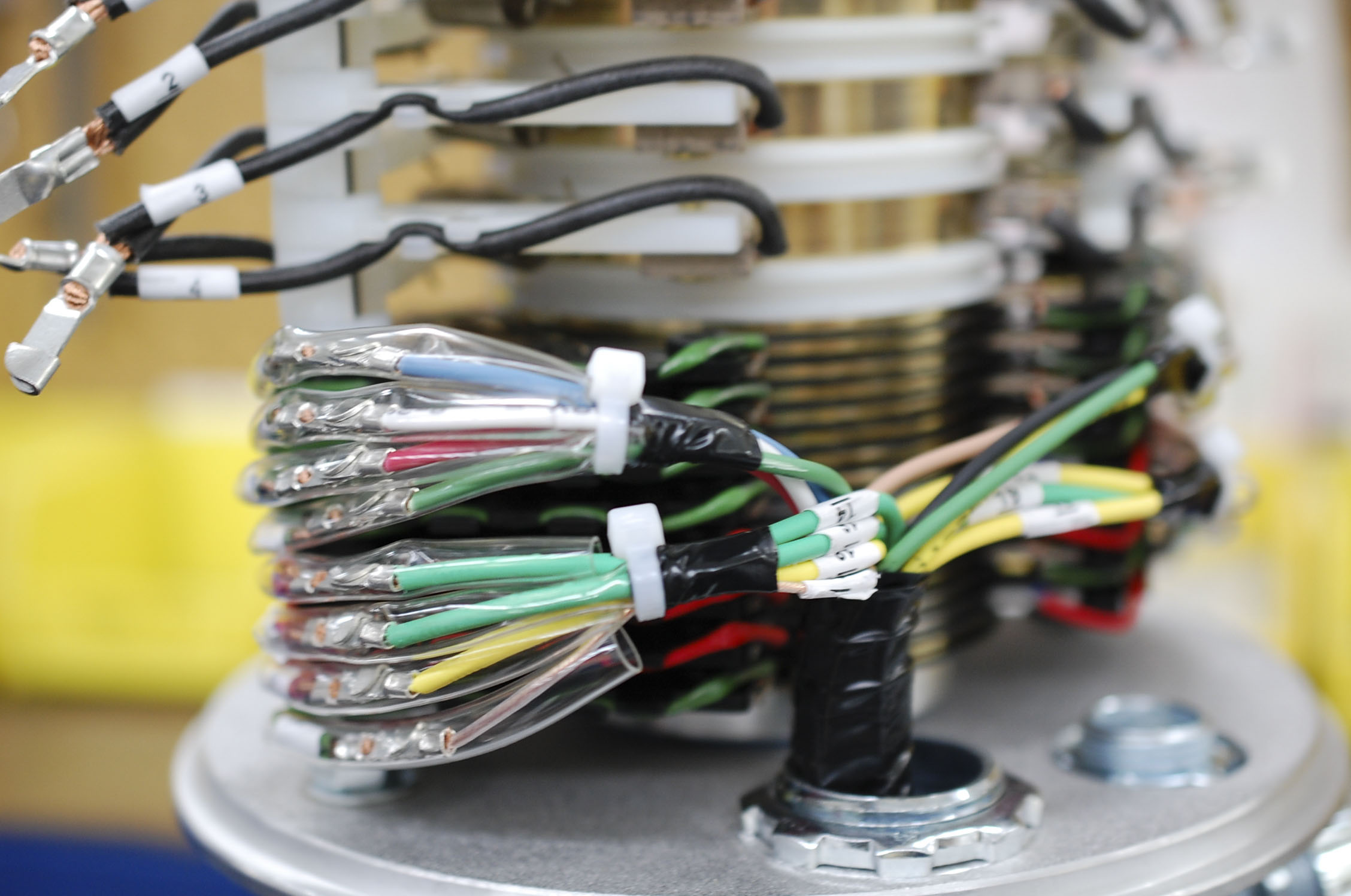

滑环安装

滑环如何工作?


滑环根据应用以各种速度旋转。滑环沿着中心轴安装在底板上。底板或底座保持静止,轴在中心旋转。这允许滑环将电力从固定系统传输到 360 度旋转单元,从而完成电路。

滑环配置

滑环由两个主要部件组成:环和电刷。

该环提供电路路径,由黄铜、镀银或硬币银等导电材料制成,通常安装在中心轴上,但与中心轴绝缘。环之间和环与轴之间的绝缘材料由尼龙、酚醛塑料或其他不导电材料制成。

电刷位于电刷臂上,电刷臂连接到骑在环上的侧柱上以提供电接触,连接组件的旋转和静止部件。电刷由铜石墨或银石墨制成。虽然通常每个环一对电刷,但安培数要求可能需要每个电路使用四对或更多对电刷。

根据客户要求,环与电刷沿中心轴堆叠,以提供完整的滑环组件。来自电刷和环的导线连接到电路。可以使用盖子封闭滑环,以保护它们免受灰尘、湿气和其他因素的影响,从而防止发生故障。
